液位指示器
液位是维持工厂稳定运行的一个特别重要的过程变量。的操作Parshall水槽需确定水面标高;例如，Ha和Hb是如何决定的?从图3.6可以推断，它们分别由标记为Ha和Hb的浮腔测量。液位由浮子(如Parshall水槽)、压力传感器或隔膜、气动管等仪表测量
液位指示器
液位指示器
-

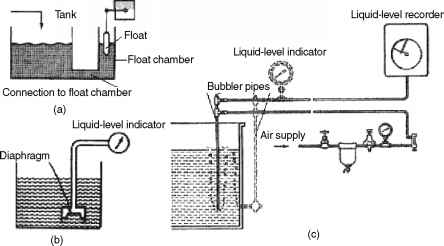

- 图3.8液位测量仪表。
使用电容探头和声学技术的器件。图3.8显示了浮子测量装置(a)、压力传感器(b)和气动管传感指示器(c)。
如图所示，浮子测量是使用悬浮在浮子腔内液体表面的浮子来实现的。当水或废水进入水箱时，液位上升，水头增大。扬程的增加导致液体通过连接管流向浮子室。然后，腔内的液位上升。这种上升是由与液位指示器通信的浮子感知的。该指示器可以通过校准直接读取罐内的液位。
在压力传感器测量装置中，一个敏感的膜片安装在罐的底部。当液体进入容器时，水头的增加推动隔膜。然后将压力传递给液位指示器，液位指示器可以根据油箱中的液位进行校准并直接读取。
(c)中所示的气动管依赖于向系统持续供应空气。空气被吹进气罐的底部。随着罐内液位的升高，需要更大的压力将空气推入罐底。因此，将空气推入系统所需的压力是水箱中液位的测量。如图所示，指示器和记录仪可以校准，以直接读取罐内的液位。
