Re 0075702997 597 105 88 104
由图3.5的c可知，d/ d = 75/150 = 0.5, K = 1.02;因此,
2(9.81)(26000) nmoNmi 3， = 0.032 m /s ~ 0.031 m /s
因此，设计值:进路直径= 150 mm，喉道直径= 75 mm，
压差= 26kn /m Ans
3.1.5 Parshall水槽
图3.6显示了Parshall水槽的平面和标高。如上所示，水流通过汇聚区进入水槽，然后通过喉道，然后进入发散区。对于作为测量水槽的水槽来说，咽喉处的某个深度必须是临界的。收敛和随后的发散以及喉道的向下倾斜使这种情况发生。水槽入口处的反转器以1垂直到4水平或25%的比例向上倾斜。Parshall水槽测量的流速与水流横截面积成正比。因此，它们是面积米。它们还通过咽喉处的收缩来阻碍流动;因此，它们是侵入式仪表。
-

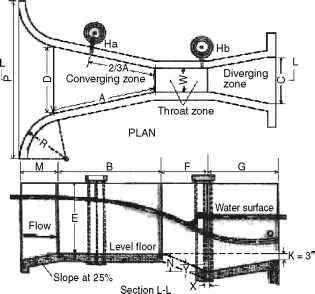

- 图3.6 Parshall渡槽平面和剖面图。
根据Chow(1959)的定义，尺寸的字母名称描述如下:
W =水槽尺寸(以喉道宽度表示)A =汇聚段侧壁长度2/3A =波峰端到测量点的后距离B =汇聚段轴向长度C =水槽下游端宽度D =水槽上游端宽度E =水槽深度F =喉道长度G =分流段长度
K =水槽下端与楼面顶部的标高差= 3英寸。M =进近层长度
N =在水平楼板顶部以下喉道凹陷深度P =弯曲翼壁两端之间的宽度R =弯曲翼壁半径
X =从喉道低点到Hb计点的水平距离Y =从喉道低点到Hb计点的垂直距离。
Parshall水槽的标准尺寸见表3.1。如果将推导矩形堰方程所采用的步骤应用于
